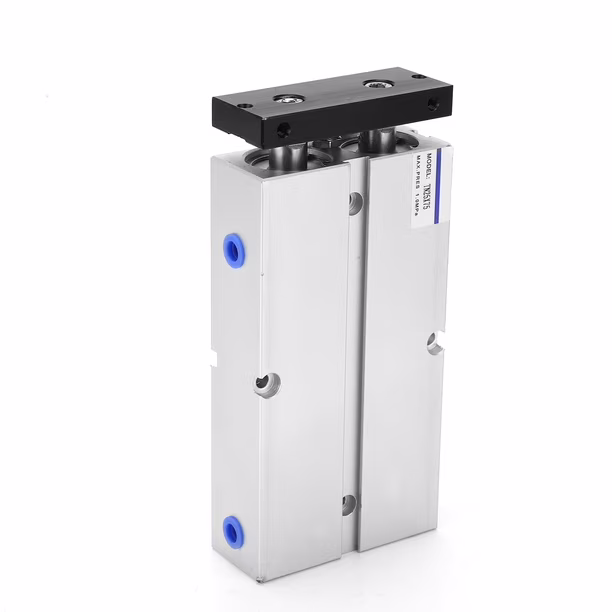

جك هواء مزدوج الأعمدة TN (Twin Rod Pneumatic Cylinder) بقطر مكبس 20 ملم وشوط 25 ملم، يُستخدم لتوفير حركة خطية مستقرة وموجهة بواسطة الهواء المضغوط في الماكينات وأنظمة الأتمتة الصناعية.
يتميز الجك بتصميم يحتوي على عمودين متوازيين ولوحة أمامية مشتركة لتثبيت الأجزاء المتحركة، مما يساعد على منع دوران الجزء المتحرك والمحافظة على اتجاه الحركة، خصوصاً في التطبيقات التي تتطلب دفع القطع أو تحريكها بشكل منتظم.
يُشبه جك TN سلسلة CXSM من حيث مبدأ العمل والتصميم مزدوج الأعمدة، ويُستخدم كلاهما في التطبيقات التي تتطلب حركة خطية موجهة ومقاومة للدوران. ويُعد FTN بديلاً عملياً في العديد من هذه التطبيقات، مع ضرورة مراعاة اختلاف أبعاد التثبيت وقدرة تحمل الأحمال الجانبية بين السلسلتين عند الاستبدال.
يعمل الجك بنظام Double Acting، حيث يُستخدم الهواء المضغوط لتحريك المكبس في الاتجاهين، ويمكن التحكم بحركته بواسطة صمامات الهواء الكهربائية (Solenoid Valves) وضبط سرعته باستخدام منظمات تدفق الهواء (Flow Control Valves).
المواصفات الأساسية:
-
السلسلة: TN
-
الموديل: TN-20-25
-
النوع: جك هواء مزدوج الأعمدة (Twin Rod Pneumatic Cylinder)
-
قطر المكبس (Bore Diameter): 20 mm
-
طول الشوط (Stroke Length): 25 mm
-
طريقة التشغيل: Double Acting
-
نوع الحركة: خطية موجهة (Guided Linear Motion)
-
مصدر التشغيل: الهواء المضغوط (Compressed Air)
-
التصميم: عمودان متوازيان مع لوحة تثبيت أمامية
الاستخدامات:
-
ماكينات التعبئة والتغليف.
-
أنظمة الدفع والتثبيت الهوائية.
-
خطوط الإنتاج والتجميع الآلي.
-
أنظمة التقاط ونقل القطع (Pick & Place).
-
التطبيقات التي تتطلب حركة خطية مستقرة ومقاومة للدوران.
